QBZ/T 系列  机电一体化部分回转电动执行机构

本系列部分回转阀门电动执行机构把电气控制部分与机械减速机构组合为一体，采用非侵入式设计，形成一体化电动执行机构。有开关型、调节型。

本系列电动执行机构对用户安装、调试、检修十分方便，可大大节省安装费用，缩短安装周期，可现场连续操作，也可远控、集控和自控。开关型设有控制模块，可输出4-20mA标准信号；调节型设有自动调节模块，可接受和输出4-20mA标准信号，能可靠地控制阀门的开启和实现自动调节。

主要技术性能参数

1、电源：AC  380V±10%  50Hz±1%（其它电压等级可特殊订货）

2、工作环境：

（1）环境温度：-20～+80℃(开关型), -20～+60℃(调节型)

（2）相对湿度：≤90%（25℃）

（3）防护等级：IP67

（4）周围介质：无易燃易爆和强腐蚀介质的环境

3、工作制

（1）开关型：S2工作制，额定工作时间10分钟

（2）调节型：S4周期性断续工作制，最小负载持续率10%，Max1200c/h动作频率。

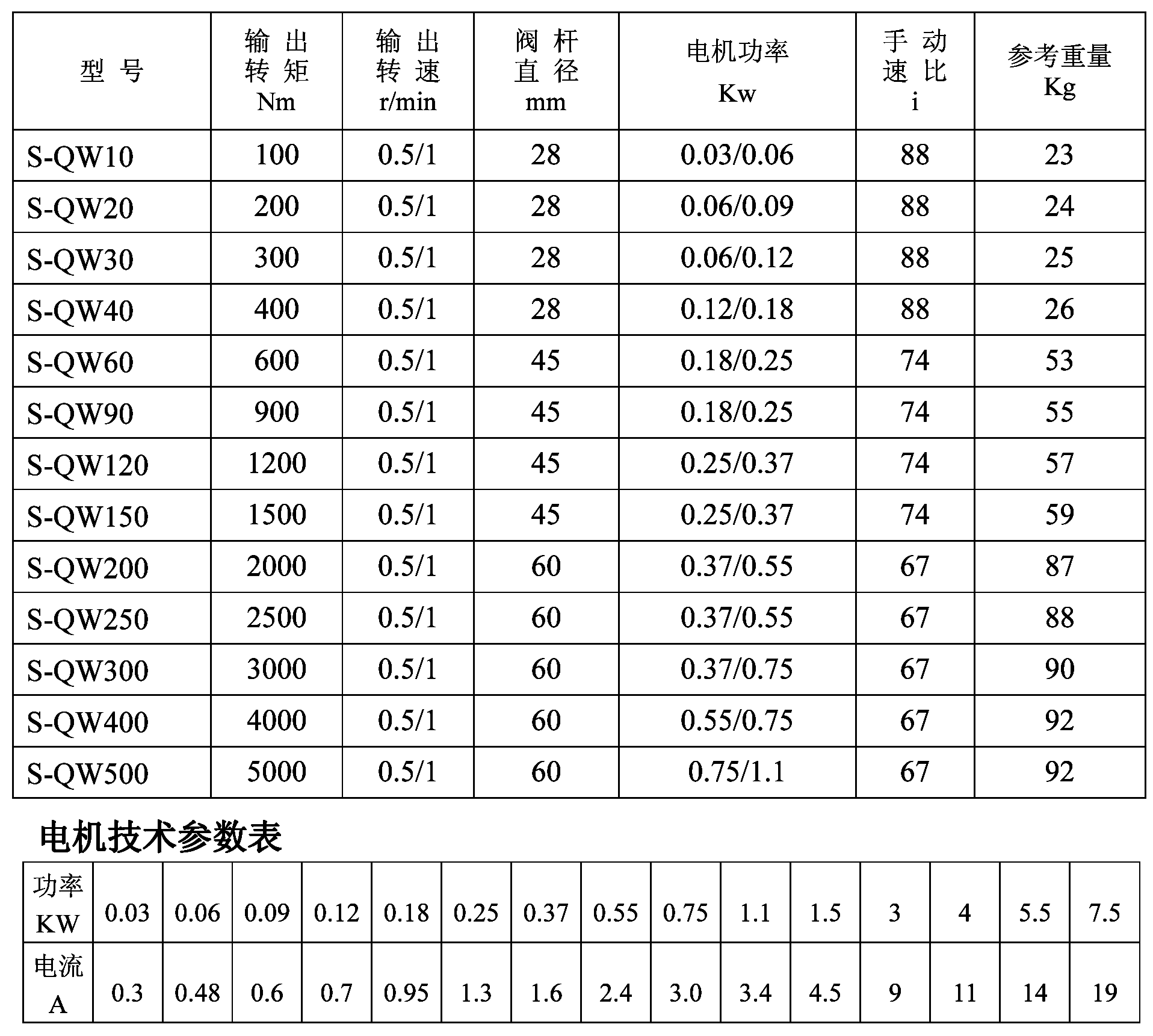

4、性能参数

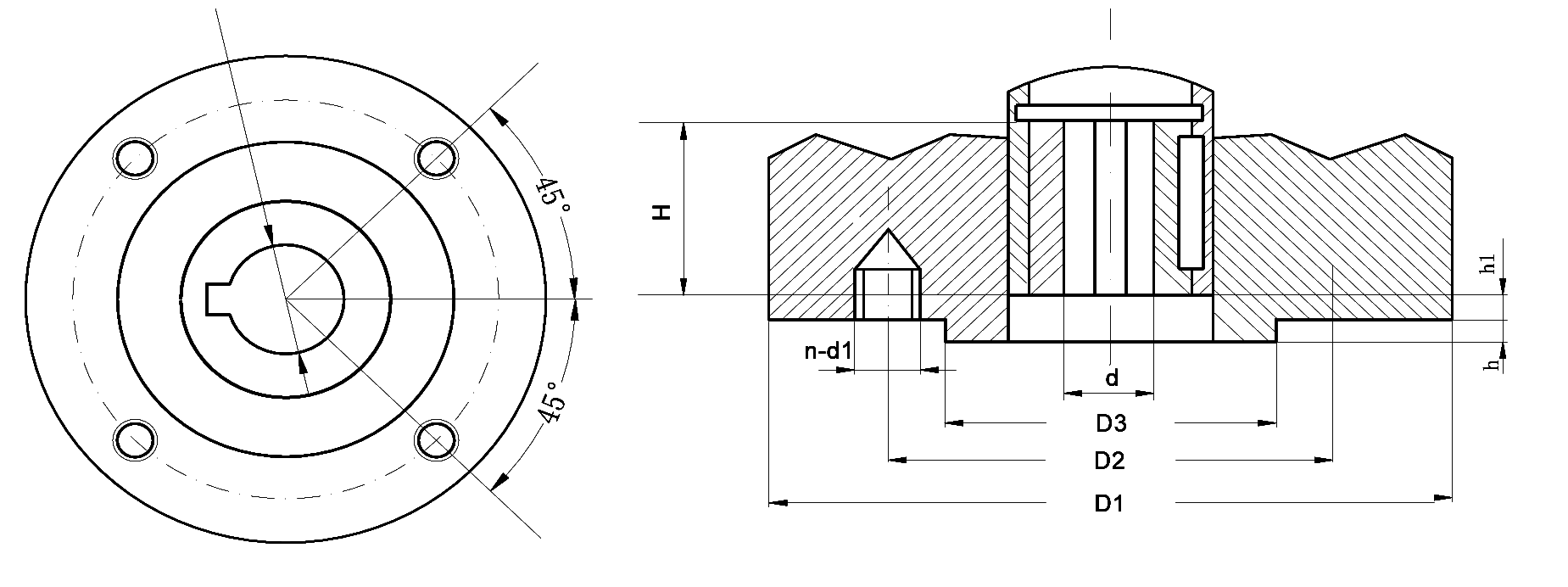

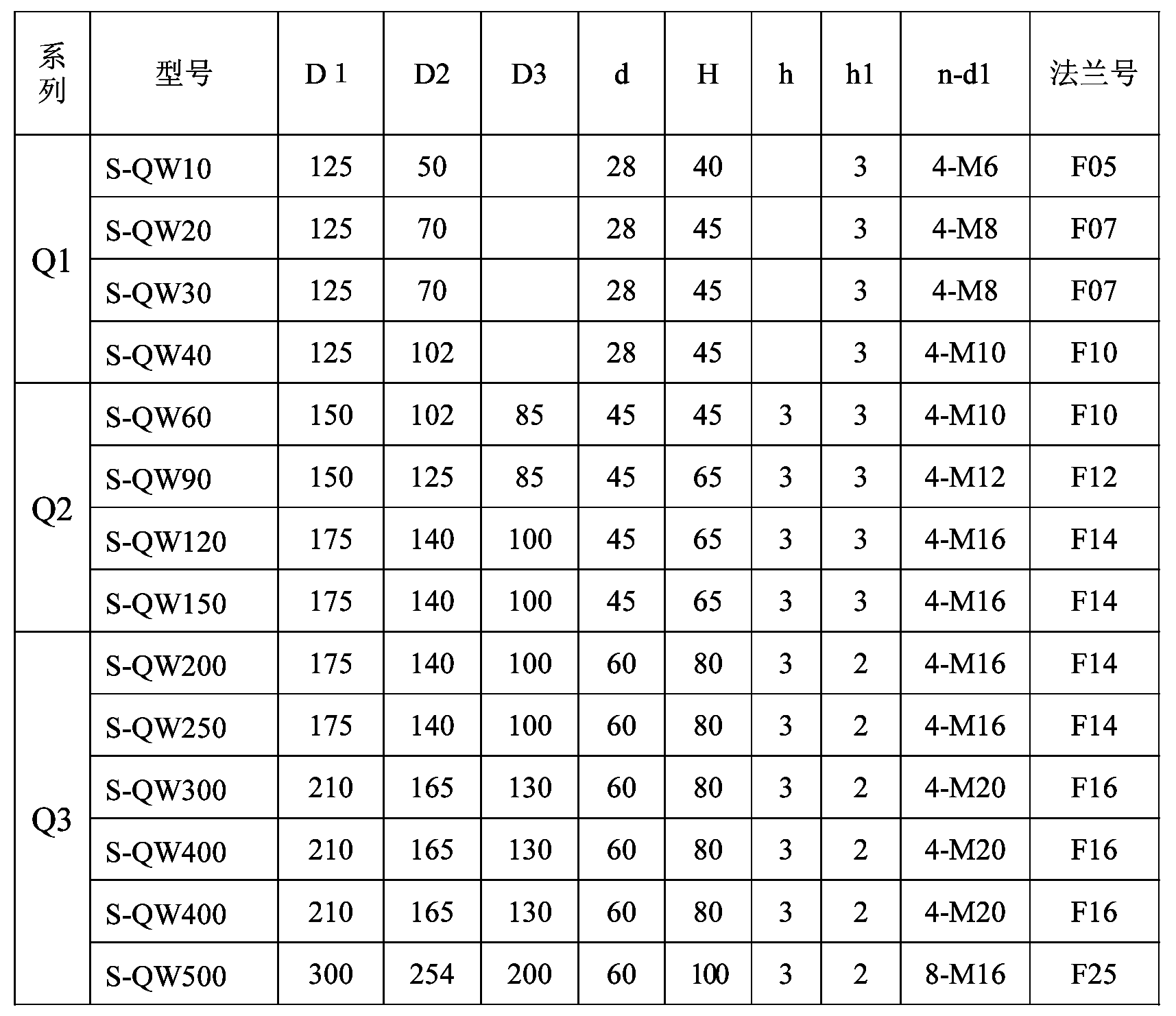

连接形式及尺寸

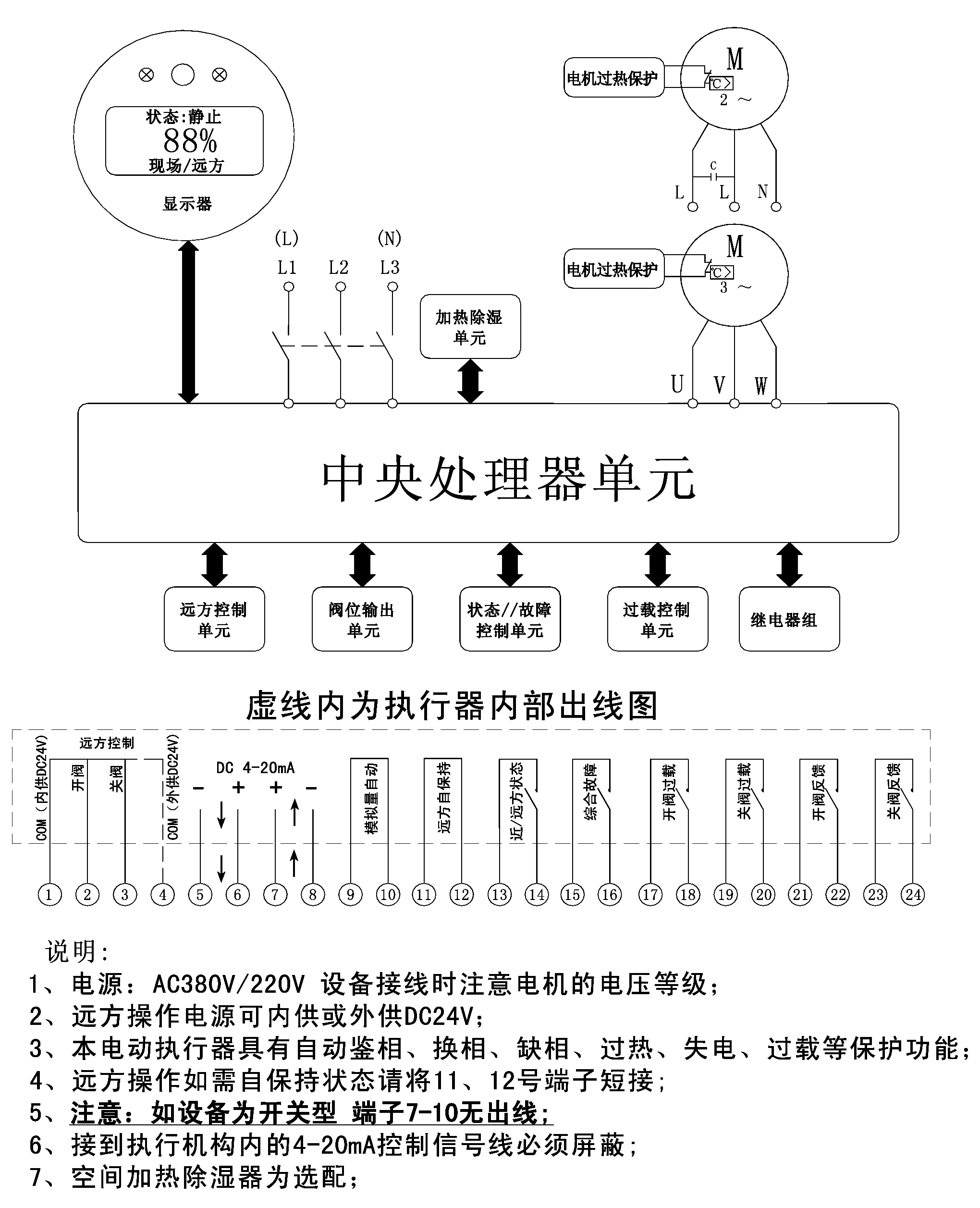

电气控制原理图

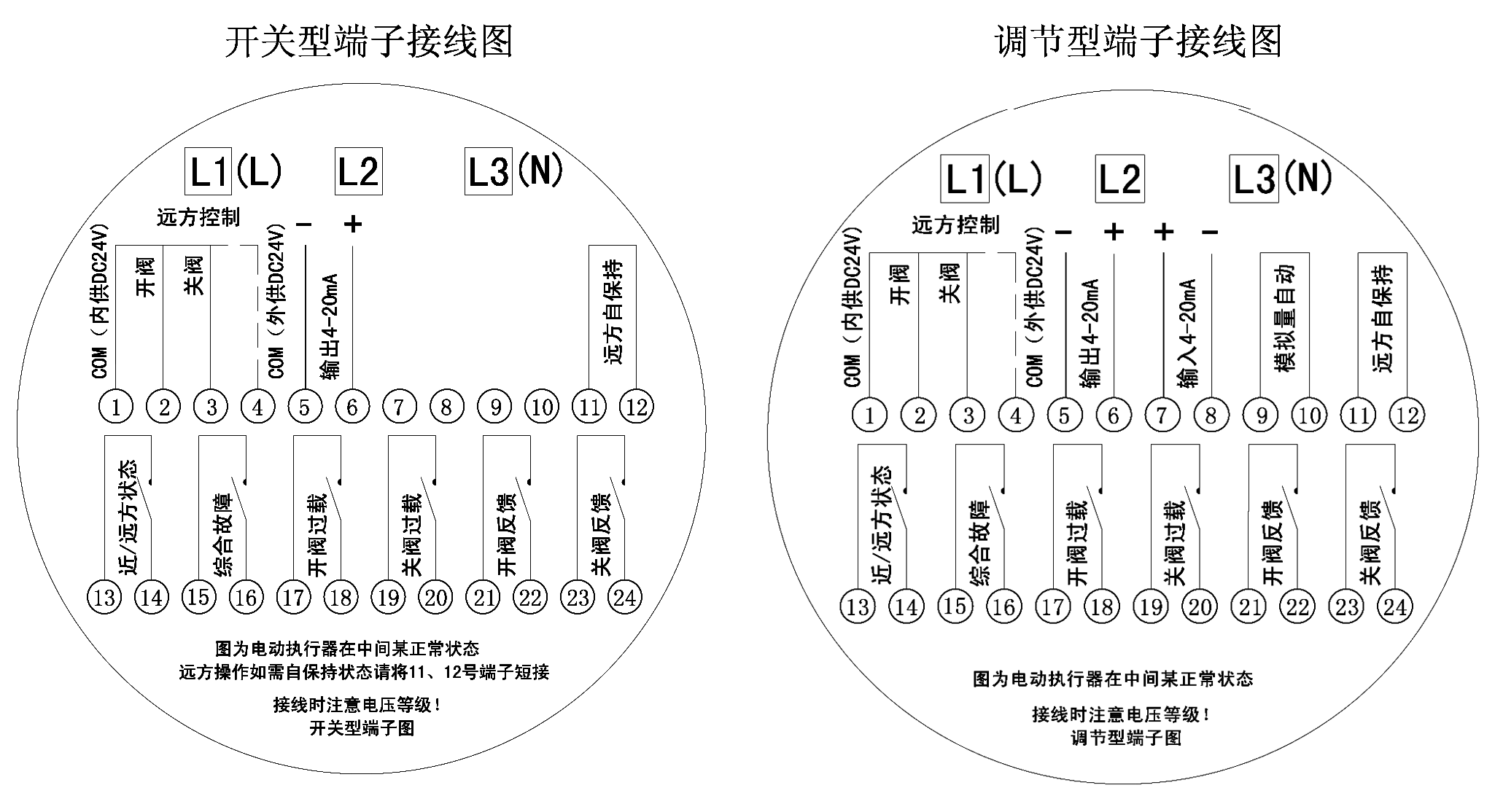

端子接线图
